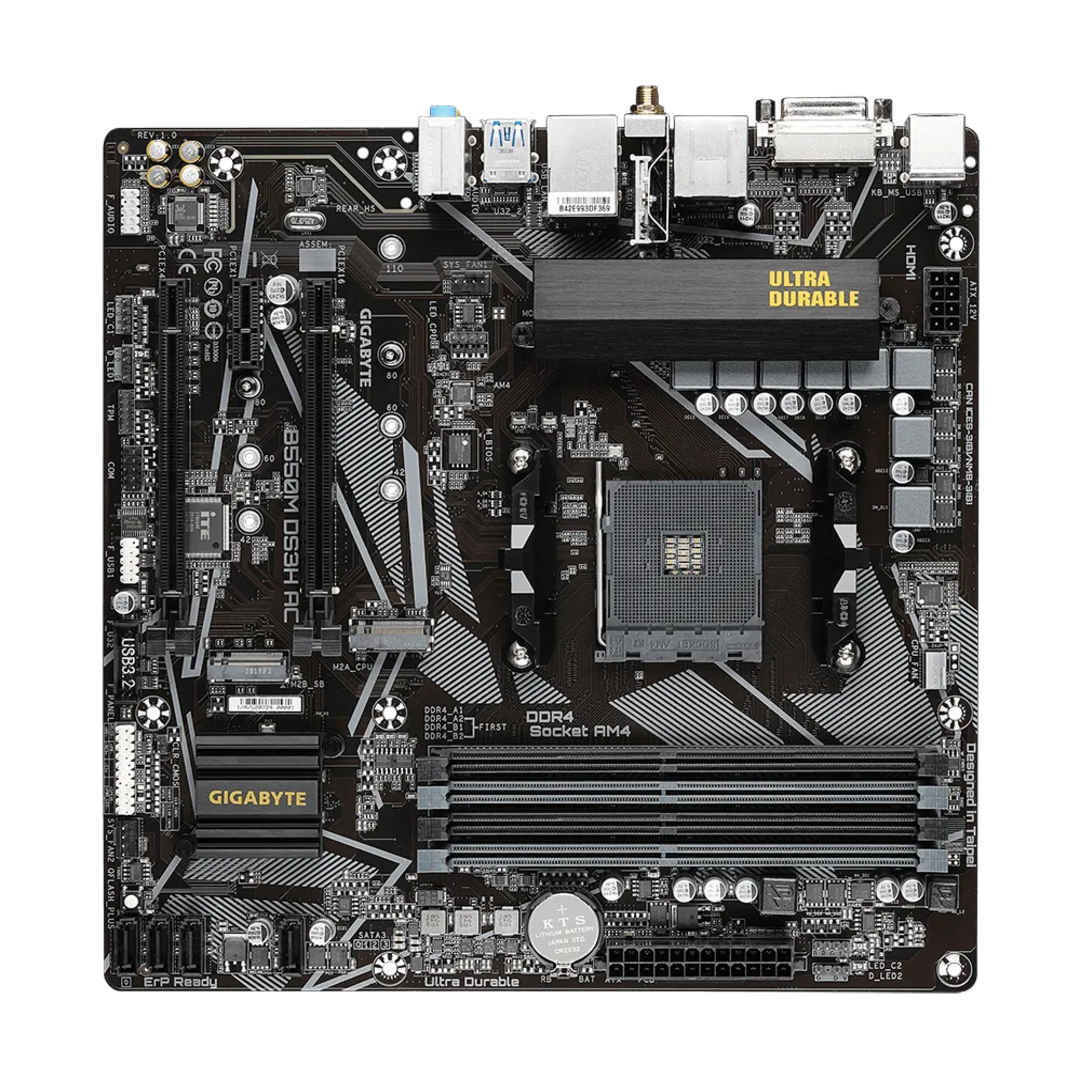

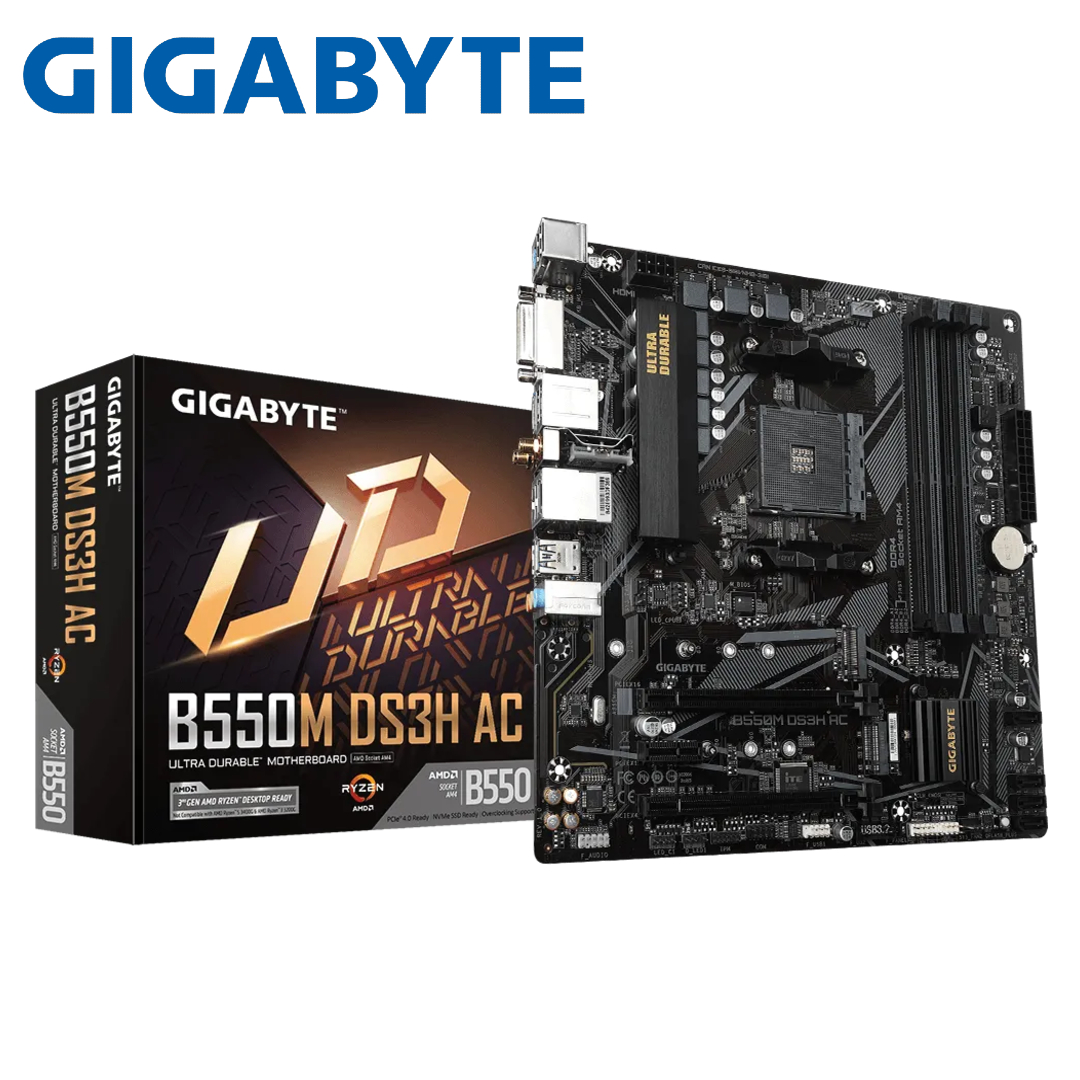

Motherboard Gigabyte B550M DS3H AC (rev. 1.x), B550, Socket AM4, DDR4.

Procesador

1. AMD Socket AM4, compatible con: AMD Ryzen ™ 5000 Series / 3rd Gen Ryzen ™ y 3rd Gen Ryzen ™ con procesadores gráficos Radeon ™

(Consulte la "Lista de soporte de CPU" para obtener más información).

Chipset

1. AMD B550

Memoria

1. 4 x zócalos DDR4 DIMM que admiten hasta 128 GB (capacidad de un solo DIMM de 32 GB) de memoria del sistema

2. Procesadores AMD Ryzen ™ serie 5000 / AMD Ryzen ™ de tercera generación:
   compatibilidad con DDR4 4400 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3600 (OC) / 3466 (OC) / 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/2933/2667/2400/2133 MHz módulos de memoria

3. AMD Ryzen ™ de tercera generación con procesadores gráficos Radeon ™:
   compatibilidad con DDR4 4733 (OC) / 4600 (OC) / 4400 (OC) / 4000 (OC) / 3600 (OC) / 3333 (OC) / 3200/2933/2667 / Módulos de memoria de 2400/2133 MHz

4. Arquitectura de memoria de doble canal

5. Compatibilidad con módulos de memoria DIMM 1Rx8 / 2Rx8 sin búfer ECC

6. Soporte para módulos de memoria DIMM 1Rx8 / 2Rx8 / 1Rx16 sin búfer no ECC

7. Soporte para módulos de memoria Extreme Memory Profile (XMP)

(Consulte la "Lista de soporte de memoria" para obtener más información).

Gráficos Integrados

Integrado en la tercera generación de AMD Ryzen ™ con procesadores gráficos Radeon ™:

1. 1 x puerto DVI-D, que admite una resolución máxima de 1920x1200 a 60 Hz
   * El puerto DVI-D no admite la conexión D-Sub mediante adaptador.

2. 1 x puerto HDMI, que admite una resolución máxima de 4096x2160 a 60 Hz
   * Soporte para la versión HDMI 2.1, HDCP 2.3 y HDR.

Memoria compartida máxima de 16 GB

Audio

1. Realtek ® CODEC de audio

2. Audio de alta definición

3. 2/4 / 5.1 / 7.1 canales
   * Para configurar el audio de 7.1 canales, primero debe abrir el software de audio y seleccionar Configuración avanzada del dispositivo> Dispositivo de reproducción para cambiar la configuración predeterminada. Visite el sitio web de GIGABYTE para obtener detalles sobre la configuración del software de audio.

LAN

1. Chip LAN Realtek ® GbE (1000 Mbit / 100 Mbit)

Módulo de comunicación inalámbrica

Intel ® Wi-Fi AC 3168

1. WIFI 802.11a / b / g / n / ac, compatible con banda dual de 2,4 / 5 GHz

2. BLUETOOTH 4.2

3. Compatibilidad con el estándar inalámbrico 11ac y una velocidad de datos de hasta 433 Mbps
   * La velocidad de datos real puede variar según el entorno y el equipo.

Puertos de Expansión

1 x ranura PCI Express x16 (PCIEX16), integrada en la CPU:

1. Los procesadores AMD Ryzen ™ de tercera generación son compatibles con el modo PCIe 4.0 x16

2. Los procesadores gráficos AMD Ryzen ™ de tercera generación con Radeon ™ son compatibles con el modo PCIe 3.0 x16
   * Para un rendimiento óptimo, si solo se va a instalar una tarjeta gráfica PCI Express, asegúrese de instalarla en la ranura PCIEX16.

1 x ranura PCI Express x16 (PCIEX4), integrada en el Chipset:

1. Compatible con el modo PCIe 3.0 x4

1 x ranura PCI Express x1 (PCIEX1), integrada en el Chipset:

1. Compatible con el modo PCIe 3.0 x1

Interfaz de Almacenamiento

1 x conector M.2 (M2A_CPU), integrado en la CPU, compatible con Socket 3, clave M, tipo 2242/2260/2280/22110 SSD:

1. Los procesadores AMD Ryzen ™ de tercera generación son compatibles con SSD SATA y PCIe 4.0 x4 / x2

2. Los procesadores gráficos AMD Ryzen ™ de tercera generación con Radeon ™ son compatibles con SSD SATA y PCIe 3.0 x4 / x2

1 x conector M.2 (M2B_SB), integrado en el chipset, compatible con Socket 3, clave M, tipo 2242/2260/2280 SSD:

1. Compatible con SSD SATA y PCIe 3.0 x2

4 x conectores SATA 6Gb / s, integrados en el Chipset:

1. Soporte para RAID 0, RAID 1 y RAID 10

USB

UPC:

1. 4 puertos USB 3.2 Gen 1 en el panel posterior

Conjunto de chips:

1. 2 puertos USB 3.2 Gen 1 disponibles a través del encabezado USB interno

2. 6 puertos USB 2.0 / 1.1 (4 puertos en el panel posterior, 2 puertos disponibles a través del encabezado USB interno)

Conectores Internos de E/S

1. 1 conector de alimentación principal ATX de 24 pines

2. 1 conector de alimentación ATX 12V de 8 pines

3. 1 x cabezal de ventilador de CPU

4. 2 x encabezados de ventilador del sistema

5. 2 x encabezados de tira de LED direccionables

6. 2 x encabezados de tira de LED RGB

7. 1 x cabezal de tira de LED para enfriador de CPU / tira de LED RGB

8. 2 x conectores M.2 Socket 3

9. 4 x conectores SATA 6Gb / s

10. 1 x encabezado del panel frontal

11. 1 x encabezado de audio del panel frontal

12. 1 x encabezado USB 3.2 Gen 1

13. 1 x encabezado USB 2.0 / 1.1

14. 1 x encabezado del módulo de plataforma segura (TPM) (2 x 6 pines, solo para el módulo GC-TPM2.0_S)

15. 1 x encabezado de puerto serie

16. 1 x puente CMOS transparente

17. 1 x botón Q-Flash Plus

＊ Todos los cabezales de ventilador están sujetos a compatibilidad con AIO_Pump, Pump y ventilador de alto rendimiento con la capacidad de entregar hasta 2A / 12V @ 24W.

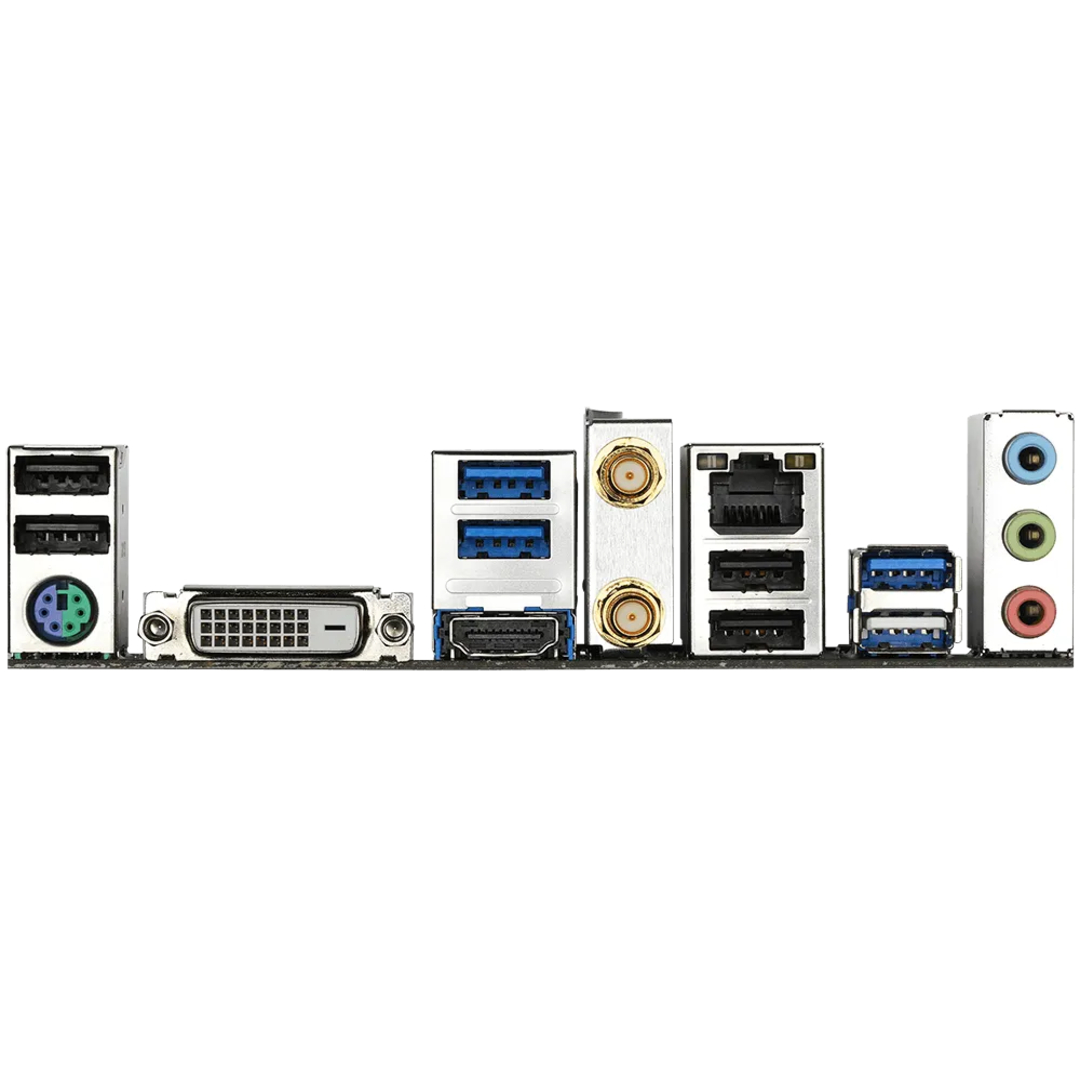

Conectores del Panel Trasero

1. 1 x puerto de teclado / mouse PS / 2

2. 1 x puerto DVI-D

3. 2 x conectores de antena SMA (1T1R)

4. 1 x puerto HDMI

5. 4 puertos USB 3.2 Gen 1

6. 4 x puertos USB 2.0 / 1.1

7. 1 x puerto RJ-45

8. 3 x conectores de audio

Controlador de E / S

1. Chip controlador de E / S iTE ®

Monitorización H/W

1. Detección de voltaje

2. Detección de temperatura

3. Detección de velocidad del ventilador

4. Advertencia de sobrecalentamiento

5. Advertencia de falla del ventilador

6. Control de velocidad del ventilador
   * La compatibilidad con la función de control de velocidad del ventilador dependerá del enfriador que instale.

BIOS

1. 1 flash de 256 Mbit

2. Uso de BIOS UEFI de AMI con licencia

3. PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Características Únicas

1. Soporte para APP Center
   * Las aplicaciones disponibles en APP Center pueden variar según el modelo de placa base. Las funciones admitidas de cada aplicación también pueden variar según las especificaciones de la placa base.
   @BIOS
   EasyTune
   Fast Boot
   Game Boost
   ON / OFF Charge
   RGB Fusion
   Smart Backup
   System Information Viewer

2. Soporte para Q-Flash Plus

3. Soporte para Q-Flash

4. Soporte para Xpress Install

Software Incluido

1. Norton ® Internet Security (versión OEM)

2. Utilidad de control de ancho de banda LAN para juegos Realtek ® 8118

Sistema Operativo

1. Soporte para Windows 10 de 64 bits

Diseño

1. Factor de forma Micro ATX; 24,4 cm x 24,4 cm
